产品实拍铁屑压块机介绍
铁屑压块机是可将各种金属废料（边角料、刨花、废钢、废铝、废铜、废不锈钢、报废汽车等）挤压成长方形的合格炉料，既可将低运输和冶炼成本，又可提高投炉速度。该机主要适用于钢厂、回收行业、以及有色、黑色金属冶炼行业。
铁屑压块机工作原理
（二）电气工作原理
1.液压压块机电气工作程序
启动：接通电源，电源指示灯亮——按压电机启动按钮，触点闭合——交流接触器，线圈通电，触点闭合——主触点闭合，电机通电启动。
停止：按压电机停止按钮——交流接触器线圈断电——主触点断开，电机断电停止。
2.电动机启动停止控制原理
液压压块机电动机一般有两台，启动和运行方式是星形降压启动，三角形常压运行。电动机M2的启动运行控制同Ml—致。
3.急停控制回路
电源接通，急停按钮处于闭合状态，控制电路通电，电源指示灯亮，此时可进行电动机启动动作。
按压急停按钮，接触器常闭触点断开，电动机控制电路断电，电源指示灯熄灭。
4.电气保护
①电动机电源的接通与断开由交流接触器控制，能实现低电压保护。
②设有接地漏电保护装置。
③控制线路中装有过载与短路双重保护的小型断路器。
铁屑压块机技术参数
|
型号 |
630 | 1000 | 1300A | 1300B | 1300C | 1600 | 1600A |
| 公称压力（KN） | 630 | 1000 | 1300 | 1300 | 1300 | 1539 | 1539 |
| 主缸内径（mm） | Φ180 | Φ220 | Φ250 | Φ250 | Φ250 | Φ280 | Φ280 |
| 系统压力（Mpa） | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 料箱尺寸（mm） | 1000x600x500 | 1000x700x550 | 1200x700x550 | 1200x700x550 | 1200x800x550 | 1200x800x550 | 1600x800x800 |
| 包块尺寸（mm） |
200x200 Φ150x200-450 |
250x250 220x220 200x200 |
300x300 250x250 220x220 200x200 |
300x300 250x250 |
300x300 250x250 |
300x300x300-500 | 300x400x300-500 |
| 包块比重（轻薄料）（t/h） | =2.0 | =2.0 | =2.0 | =2.0 | =2.0 | =2.0 | =2.0 |
| 包块重量（kg） | / | / | / | / | / | 50-90 | 70-110 |
| 单次循环时间（空载）（s） | 60 | 70 | 80 | 90 | 90 | 90 | 100 |
| 班产量（t） | 4-6 | 6-8 | 8-12 | 8-12 | 8-12 | 12-16 | 14-18 |
| 生产量（kg/h） | 500-750 | 750-1000 | 750-1500 | 1000-1800 | 1500-2000 | / | / |
| 电机总功率（kw） | 11 | 11 | 15 | 15 | 15 | 18.5 | 18.5 |
| 出包方式 | 翻包 | 翻包 | 翻包 | 翻包 | 翻包 | 翻包 | 翻包、侧推 |
| 控制方式 | 手动 | 手动 | 手动 | 手动 | 手动 | 手动、半自动 | 手动、半自动 |
| 机器重量（t） | 4.2 | 5 | 6 | 6 | 6 | 7 | 12 |
| 机器外形尺寸（mm） | 3000x1800x1600 | 3200x2000x1600 | 3600x2000x2000 | 3600x2200x2000 | 3600x2400x2000 | 3950x2620x2000 | 4350x2700x2100 |

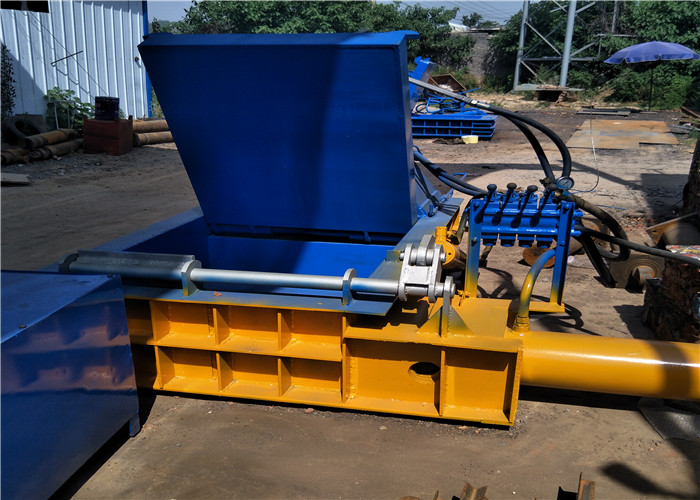

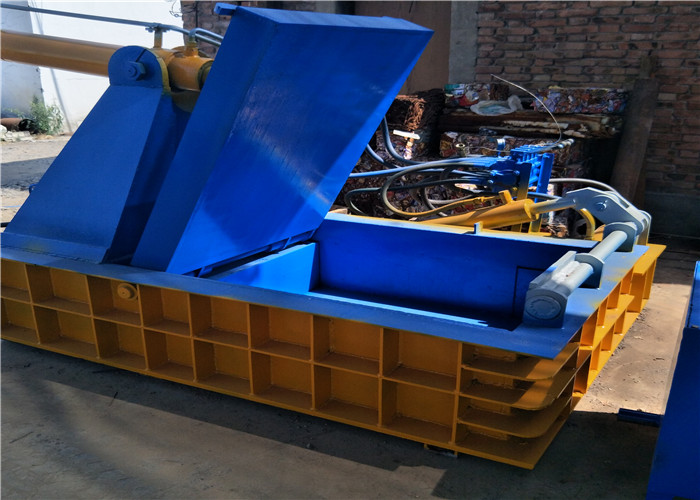

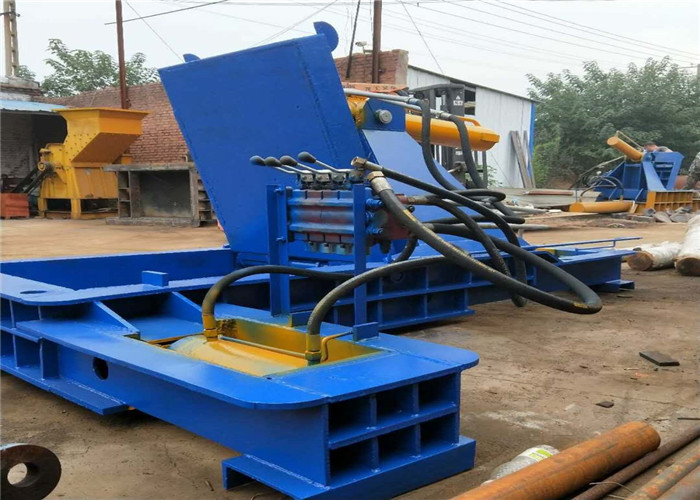

铁屑压块机设备实拍
