产品实拍铁皮彩钢瓦压块机介绍
铁皮彩钢瓦压块机专用于各种废旧金属轻薄料、废钢、铜、铝刨花屑，解体汽车壳，废油桶等废金属冷压成块。便于废金属回收部门装卸、储运和钢铁冶炼企业投炉，每种吨位的机型都可以选择翻包，前出包和侧出包方式。
铁皮彩钢瓦压块机工作原理
(三）压块机安全注意事项
1.除翻包与翻包复位动作需操作两只控制阀外，其余动作均只需操作一只控制阀。
2.每一动作运行到位后，要将控制阀块手柄还原到中间位置。
3.翻包和翻包复位时，主压油缸、侧压油缸必须回程，门盖必须开启到位。门盖关闭时切勿翻包避免损坏压块机。
4.加料时应注意加料量，避免因料太多而造成包块太大，使包块翻不出料箱。
5.停机时应将门盖关闭，然后停止电机，切断电源。
6.如果在压块机料箱内进行清理或保养，必须处于停机状态，并将门盖完全开启并固定，切断电源后方可进行。
7.管路或系统发生漏油等故障时应立即停机，进行故障排除。严禁带病或超负荷运行。
8.拆卸液压油缸、液压阀、更换密封件以及检查维修液压管路时，应在系统泄压状态下进行，以免拆卸时高压液压油冲开液压阀及管路伤害操作人员。
9.对液压系统的调整和维修必须由专业人员进行，避免损坏液压系统部件造成压块机不能正常运行。
11.应经常检査液压油缸安装处、门盖滑块处和其他关键部位的连接螺栓是否有松动，并应对其经常进行紧固，以避免发生安全事故。
12.压块机应配备消防灭火器材，当有险情时立即切断电源，启用消防器材，避免不必要的损失。
铁皮彩钢瓦压块机技术参数
|
型号 |
630 | 1000 | 1300A | 1300B | 1300C | 1600 | 1600A |
| 公称压力（KN） | 630 | 1000 | 1300 | 1300 | 1300 | 1539 | 1539 |
| 主缸内径（mm） | Φ180 | Φ220 | Φ250 | Φ250 | Φ250 | Φ280 | Φ280 |
| 系统压力（Mpa） | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 料箱尺寸（mm） | 1000x600x500 | 1000x700x550 | 1200x700x550 | 1200x700x550 | 1200x800x550 | 1200x800x550 | 1600x800x800 |
| 包块尺寸（mm） |
200x200 Φ150x200-450 |
250x250 220x220 200x200 |
300x300 250x250 220x220 200x200 |
300x300 250x250 |
300x300 250x250 |
300x300x300-500 | 300x400x300-500 |
| 包块比重（轻薄料）（t/h） | =2.0 | =2.0 | =2.0 | =2.0 | =2.0 | =2.0 | =2.0 |
| 包块重量（kg） | / | / | / | / | / | 50-90 | 70-110 |
| 单次循环时间（空载）（s） | 60 | 70 | 80 | 90 | 90 | 90 | 100 |
| 班产量（t） | 4-6 | 6-8 | 8-12 | 8-12 | 8-12 | 12-16 | 14-18 |
| 生产量（kg/h） | 500-750 | 750-1000 | 750-1500 | 1000-1800 | 1500-2000 | / | / |
| 电机总功率（kw） | 11 | 11 | 15 | 15 | 15 | 18.5 | 18.5 |
| 出包方式 | 翻包 | 翻包 | 翻包 | 翻包 | 翻包 | 翻包 | 翻包、侧推 |
| 控制方式 | 手动 | 手动 | 手动 | 手动 | 手动 | 手动、半自动 | 手动、半自动 |
| 机器重量（t） | 4.2 | 5 | 6 | 6 | 6 | 7 | 12 |
| 机器外形尺寸（mm） | 3000x1800x1600 | 3200x2000x1600 | 3600x2000x2000 | 3600x2200x2000 | 3600x2400x2000 | 3950x2620x2000 | 4350x2700x2100 |

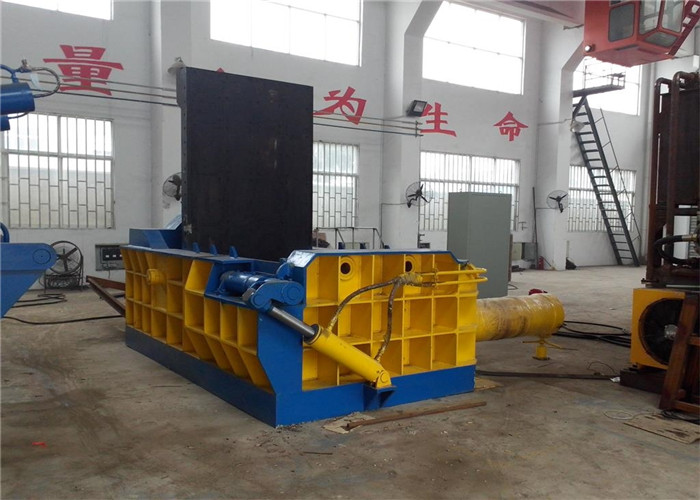

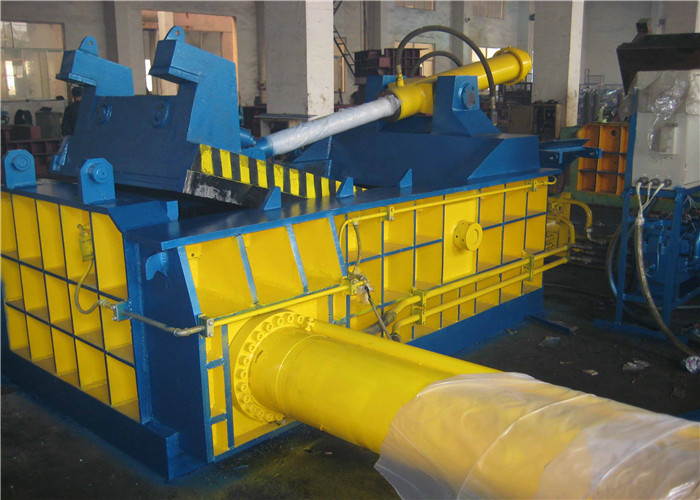

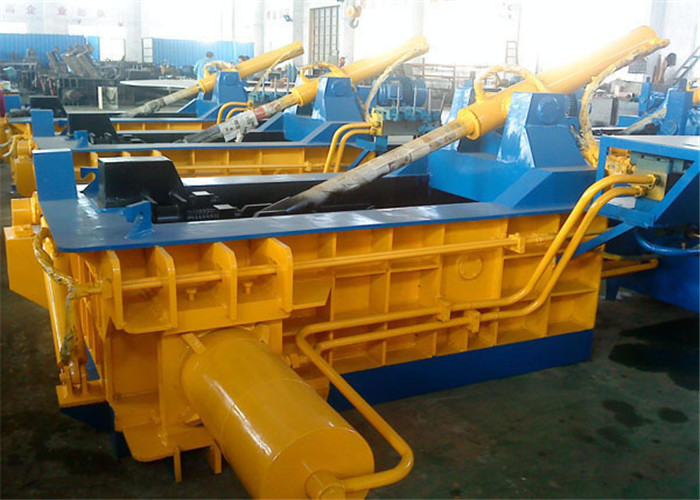

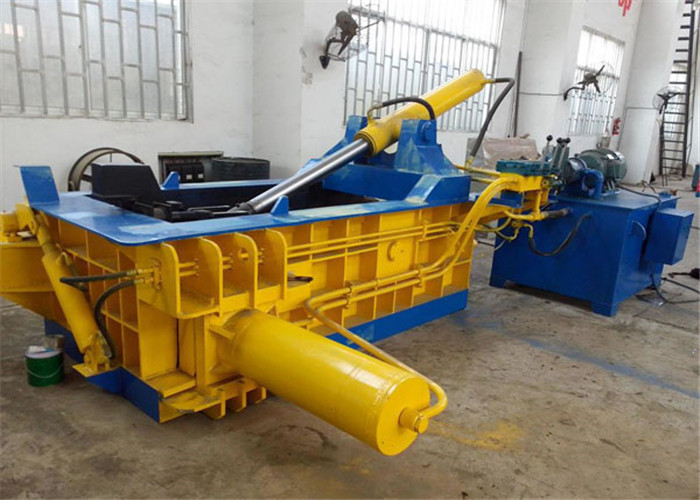

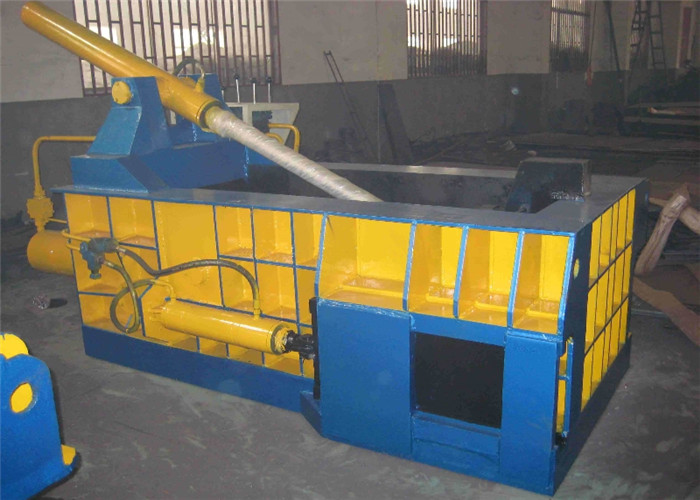

铁皮彩钢瓦压块机设备实拍
