液压鳄鱼剪介绍

液压鳄鱼剪采用液压驱动，安全性能可靠，操作方便。常用于废旧回收企业、废钢厂、冶炼铸造企业对各种形状的型钢及各种结构的金属进行冷态剪切，以加工程合格炉料和材料的机器。该机操作方便，维修简单。工作刀口长度：400mm，600mm，700mm，800mm，1000mm，1200mm,剪切力从63吨至400吨共8个等级。700mm以上刀口的剪切机，特别适用于剪切报废汽车。安装无须底脚螺丝，无电源的地方可用柴油机作动力。具有体积小、重量轻、惯性小、噪音低、动作平稳、操作方便、灵活、剪切断面大、剪刀口调整方便等优点，操作使用安全，易于实现过载保护。

液压鳄鱼剪工作原理

主要由机械系统（主机部分）、液压系统、电气系统等组成，由液压管路和电气线路连接成工作整机。

(一）机械系统

机械系统由机座、刀架和压料板、液压油缸及其他相关辅助件组成。

1.底座

底座是鳄鱼剪主要零部件的载体；由厚钢板焊接而成并经过时效处理。其作用主要是承载鳄鱼剪切机的各种零部件和用于稳固剪切机的位置，使其固定在基础上进行工作。

左机架前面板右机架底座；

2.左右机架

左右机架均为厚钢板焊接而成并经过时效处理，采用内外双墙板结构，具有外形美观、牢固、耐用等特点。

左、右机架装有轴套，用以安装刀架轴和刀架部件。左机架上装有压料油缸支座，用来安装压料液压油缸及压料板等。左右机架尾部装有剪切缸支座套，用以安装剪切缸。

3.下刀座

由厚钢板焊接而成并经过时效处理。其作用是安装和固定下剪切刀（定下刀座压料板已升起压料油缸压料油缸支座。

4.压料板

由厚钢板焊接而成并经过时效处理。厚钢板的底部为锯齿状是为了增加对被剪切废钢铁的压实力。压料板后部用销轴固定在左机架前中部的轴孔内，上部和压料油缸的活塞杆铰接，在压料缸的带动下实现压料和回程复位动作，带动压料板上下运动。

5.压料缸支座

由厚钢板焊接而成并经过时效处理。其作用是用来安装压料油缸。油缸是用销轴安装的，可以实现转动，以带动压料板上下运动。

6.压料液压油缸

由钢筒、活塞杆、密封圈等组成。压料液压油缸的一端连接压料板，另一端连接压料油缸支座。当活塞杆伸出时实现对待剪废钢的压实；当活塞杆缩回时实现压料板抬起上升，以续接待剪废钢。

7.剪切油缸

由钢筒、活塞杆、密封圈等组成。剪切油缸的一端连接剪切刀，另一端固定在机架上。当活塞杆伸出时带动剪切刀实现对废钢的剪切，当活塞杆缩回时带动剪切刀抬起上升，以续接待剪废钢。

8.刀架部件

由厚钢板焊接而成。后部有销孔，用销轴连接安装剪切油缸。底部有转轴在油缸的作用下实现上下运动。刀架部件是最重要的活动部件，前部用来安装上剪切刀（动刀），中间有轴孔并装有刀架轴衬套，以提高其耐磨性并可以在磨损后实现方便更换；刀架轴衬套与刀架之间有调整圈、调整垫片等调节间隙的装置，用于调整鳄鱼剪切机上、下刀片之间的间隙；刀架轴孔中用刀架轴与刀架部件连接，刀架部件尾下部装有随动导向板，和刀架部件尾部的固定导向板接触摩擦；刀架部件尾上部通过销轴与剪切油缸十字接头衔接，油缸工作带动刀架绕刀架轴上下运动完成剪切和和回程动作。当油缸活塞杆伸出时实现对废钢的剪切；当活塞杆缩回时实现对废钢的续料和连续剪切。

9.相关辅件

主要有调整套、调整垫片和摩擦圈、固定导向板和随动导向板等，主要用来调节剪切刀片之间的间隙，以保证良好的剪切效果。调整套和调整垫片装在右机架外侧，摩擦圈装在刀架轴上的刀架两侧，用以调整刀架轴间的横向间隙。固定导向板用螺栓安装在左、右机架后部，它们和装在刀架上的随动导向板接触，并用调整螺钉调整间隙以保证良好的接触状态。

液压鳄鱼剪技术参数

型号	剪切力(TON)	压料力（TON)	刀口长度(MM)	张口(MM)	每分钟可剪切次数(次/秒))	主要被切材料尺寸(MM)	机器总功率(KW)	操作方式
QRM43-63	63	16	600	280	9-16	30X30 Ø35	7.5	人工送料单动或联动
QRM4-100	100	16	600	280	9-16	40X40 Ø45	11
QRM43-120	120	20	600	280	9-16	45X45 Ø50	15
QRM43-160	160	25	700	320	9-16	55X55 Ø63	18.5
QRM43-200	200	25	800	380	9-16	65X65 Ø75	22
QRM43-250	250	26	1000	480	9-16	70X70 Ø80	30
QRM43-315	315	42	1200	520	8-16	80X80 Ø90	37
QRM43-400	400	42	1500	700	8-16	90X90 Ø100	44
QRM43-500	500	42	1800	900	8-16	100X100 Ø110	44

液压鳄鱼剪

液压鳄鱼剪介绍

液压鳄鱼剪工作原理

液压鳄鱼剪技术参数

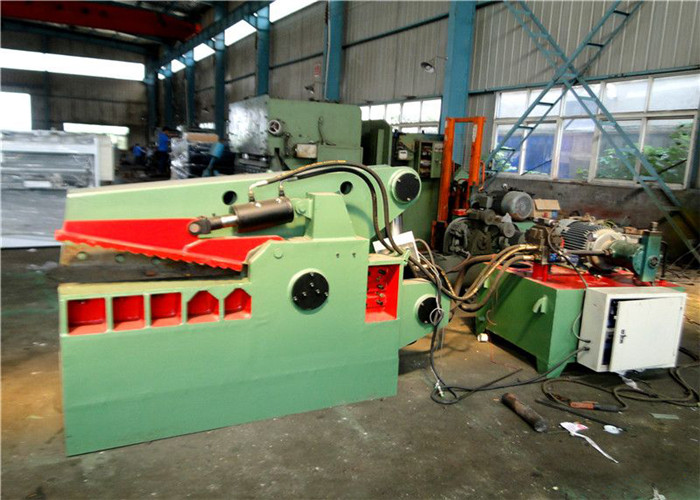

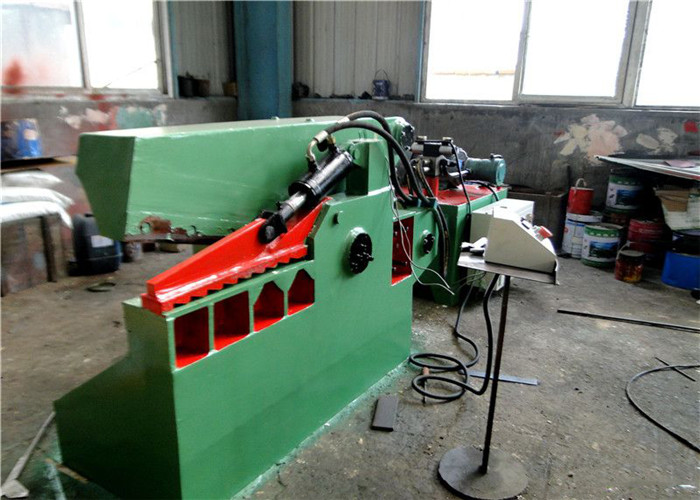

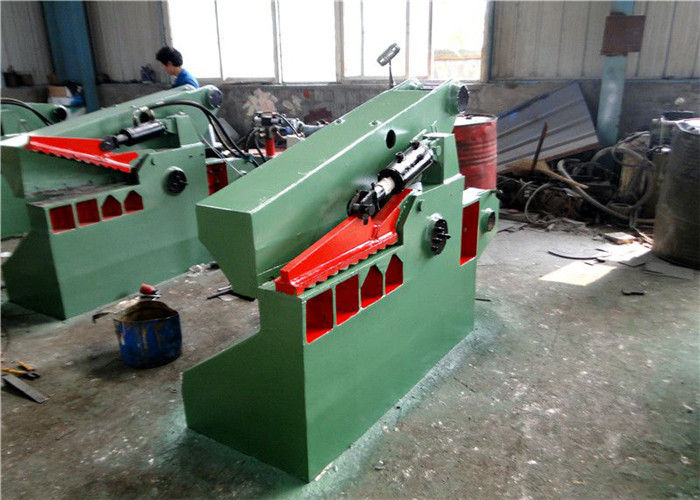

液压鳄鱼剪设备实拍
