废金属鳄鱼剪介绍

废金属鳄鱼剪以其结构原理类似鳄鱼上下鳄而得名，由于该机设计结构简单、故障率低、剪切压力大、维护成本低的优势而得到市场的一致认可被广泛应用于对圆钢、方钢、角钢、工字钢、板钢、钢管等废料的冷态剪切，热轧小型钢的定尺剪断，轧钢厂型钢定尺剪断，废钢筋、小型压块、钢板、冶金炉料重废的剪切加工。在工作原理上通过液压泵提供压力驱动液压缸形成杠杆压力，通过预压锁紧后通过主压力缸作用在动刀和定刀的剪切压力下实现截断作业。

废金属鳄鱼剪工作原理

(―)剪切工作原理

接通电源启动电机油泵，电液换向阀和插装阀处于初始位置，此时电磁铁没有通电，阀芯不动作，油泵输出的液压油经电液换向阀和插装阀流回油箱，这时系统作空运转。按“压料动作”按钮，液压油在系统设定压力下，经过电液换向阀进入压料油缸后腔，推动活塞杆伸出，活塞杆推动压料板完成压料动作；按“压料回程”按钮，液压油在系统调定压力下，经过电液换向阀进入压料油缸前腔，推动活塞缩回，活塞杆后退带动压料板上升完成压料回程动作。按“剪切动作”按钮，液压油经电液换向阀和插装阀进入剪切油缸后腔，活塞杆伸出带动刀架绕刀架轴完成剪切动作；按“剪切回程”按钮，液压油经电液换向阀和插装阀进入剪切油缸前腔，活塞杆缩回带动刀架绕刀架轴完成剪切回程动作。

剪切动作

电磁铁得电，油泵输出的工作油在溢流阀的调定压力下经电液换向阀、单向阀进入插装阀系统，油泵输出的工作油经单向阀在溢流阀的调定压力与油泵输出的工作油一道经阀进入剪切油缸的后腔，剪切油缸前腔的油经阀仍旧进入剪切油缸的后腔，剪切油缸低压差动前进。待系统工作压力达到压力继电器的设定压力，电磁铁失电，电磁铁得电，油栗输出的工作油在溢流阀的调定压力下经电液换向阀、单向阀进入插装阀系统，油泵输出的工作油经单向阀在溢流阀的调定压力与油泵输出的工作油一道经阀进入剪切油缸的后腔，剪切油缸前腔的油经阀、回油滤油器回入油箱，剪切油缸全压工速前进。

剪切回程动作

电磁铁得电，油泵输出的工作油在溢流阀的调定压力下经电液换向阀、单向阀进入插装阀系统，油泵输出的工作油经单向阀在溢流阀的调定压力与油泵输出的工作油一道经阀进入剪切油缸的前腔，剪切油缸后腔的油经阀、回油滤油器回入油箱，剪切油缸回程。

压料回程动作

电磁铁得电，油输出的工作油在溢流阀6的调定压力下经电液换向阀进入压料油缸前腔，压料油缸后腔的油经电液换向阀、单向阀、溢流阀、回油滤油器回入油箱，压料油缸回程，压料板返回。

废金属鳄鱼剪技术参数

型号	剪切力(TON)	压料力（TON)	刀口长度(MM)	张口(MM)	每分钟可剪切次数(次/秒))	主要被切材料尺寸(MM)	机器总功率(KW)	操作方式
QRM43-63	63	16	600	280	9-16	30X30 Ø35	7.5	人工送料单动或联动
QRM4-100	100	16	600	280	9-16	40X40 Ø45	11
QRM43-120	120	20	600	280	9-16	45X45 Ø50	15
QRM43-160	160	25	700	320	9-16	55X55 Ø63	18.5
QRM43-200	200	25	800	380	9-16	65X65 Ø75	22
QRM43-250	250	26	1000	480	9-16	70X70 Ø80	30
QRM43-315	315	42	1200	520	8-16	80X80 Ø90	37
QRM43-400	400	42	1500	700	8-16	90X90 Ø100	44
QRM43-500	500	42	1800	900	8-16	100X100 Ø110	44

废金属鳄鱼剪

废金属鳄鱼剪介绍

废金属鳄鱼剪工作原理

废金属鳄鱼剪技术参数

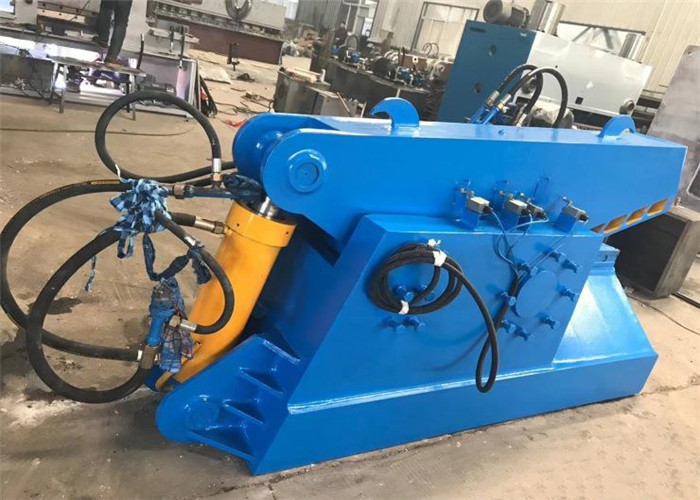

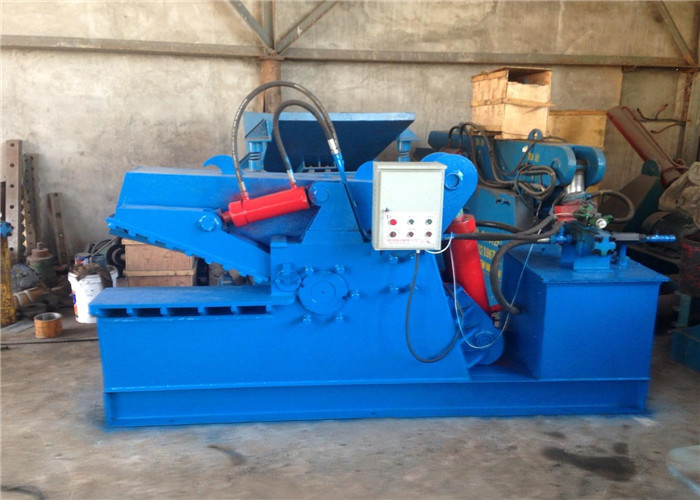

废金属鳄鱼剪设备实拍
