废钢鳄鱼剪介绍

废钢鳄鱼剪为通用式金属截断设备，该机主要通过主液压缸和辅助液压缸实现对多种物料的预压截断作业从而应用于冶金炉料的粗碎及重废炉料的剪切破碎、型材加工过程的定尺截断、冶金加工中废料的处理等，由于该类设备相对于龙门式剪切机结构简单、成本低、使用维护技术门槛低的优势被广泛应金属剪切行业。在设备型号上我公司鳄鱼剪按照刀片长度分为：400mm、600mm、700mm、800mm、1000mm、1200mm、1600mm、1800mm八个等级，按照设备剪切力从63吨至500吨分为九个等级可为不同客户提供完善的设备选型方案。

目前在废钢铁回收行业和钢铁企业几乎都有剪切机，行业里有一句很形象的话，能说明剪切机的重要作用。“哪里有废钢铁，哪里就有剪切机，没有剪切机，说明这个回收单位不是刚刚起步，就是面临倒闭。”剪切机已经成为回收加工废钢铁的重要基础设备，加工材料诸如：工字钢、角钢、槽钢、钢管和其他体积较大的废钢铁料等。现在大多数废钢铁回收企业和钢铁企业都有剪切机，这些设备的技术和工艺不断改进，使剪切机的生产能力越来越强，更加经久耐用，型号也日趋多样化。

剪切机可分为鳄鱼式和门式两种。鳄鱼式液压剪切机广泛使用于废钢铁回收加工领域，可将长材剪切加工成炼钢炉料。门式液压剪切机在我国现阶段使用的有800-1250t不同种类。分为一层料箱、二层料箱和三层料箱，门式液压剪切机自动化程度高，功率大，产量高，适用于有一定规模的加工厂。

1.鳄鱼式液压剪切机

(1)用途与特点

用途：适合于各种断面形状的金属（如圆钢、方钢、槽钢、角钢、工字钢、钢板等）以及各种废金属结构件的冷态剪切，尤其是汽车大梁的剪切，使废旧金属便于储存、运输，同时为熔炼提供合格炉料。

特点：

①鳄鱼式采用液压驱动，与机械传动式剪切机相比具有体积小、重量轻、运动惯性小、噪声低、运动平稳、操作灵活、剪切断面大等特点。

②采用机、液、电一体化控制，可实行单次或连续动作转换，可在任意工作位置停止、运行，易于实现过载保护。

③电器采用自动控制，性能可靠。

④润滑采用自动润滑泵对主轴进行间断润滑，有利于延长设备寿命。

⑤应用范围广泛，既可作金属凹收的加工设备，又可作钢铁企业厂回废钢加工的加工设备。

废钢鳄鱼剪工作原理

(2)结构组成

主要由机械系统、电气控制系统、液压控制系统等组成，由液压管路和电气线路将其连接并控制。机械系统由机座、刀架和压料板、液压油缸及其他辅件组成。

剪切油缸：缸体采用两个半销轴安装在机架上的剪切缸支座套内，活塞杆的头部采用销轴与刀架连接，当压力油进人油缸作用在活塞上，活塞杆在缸体内作往复直线运动，带动刀架绕刀架轴完成剪切及剪切回程动作；

压料油缸：油缸尾部用销轴安装在左机架上的压料缸支座上，瑙部与压料板连接，当压力油进人油缸作用在活塞上，活塞杆在缸体内作往复直线运动，带动压料板运动完成压料和松开动作；

辅件：调整套、调整垫片和摩擦圈、固定导向板和随动导向板等调节剪切刀片之间的间隙，以保证良好的剪切效果.调整耷和调整垫片装在右机架外侧，摩擦圈装在刀架轴上的刀架两侧，用以调整刀架轴间的横向间隙。固定导向板用螺栓安装在左、右机架后部，它们和装在刀架上的随动导向板接触，并用调整媒钉渊整间隙以保证良好的接触状态，进一步保证刀架在剪切时避免“让刀”。

(3)鳄鱼式剪切机特点

1.投资小，一台鳄负式剪切机费用在5万-50万元之间。

2.占地面积小，设备本身占地约10m2，储料周转面积约100m2。

3.操作简便易学，人工喂料，不需要其他设备配合。可剪断厚度4mm左右的管、角、槽、板等废钢铁。

4.人工单根喂料，每小时可生产3-5t合格入炉废钢。

鳄鱼式剪切机应当加装安全防护罩，以确保剪切时对手的保护。在操作鳄鱼式剪切机时一定要注意手的安全。

废钢鳄鱼剪技术参数

型号	剪切力(TON)	压料力（TON)	刀口长度(MM)	张口(MM)	每分钟可剪切次数(次/秒))	主要被切材料尺寸(MM)	机器总功率(KW)	操作方式
QRM43-63	63	16	600	280	9-16	30X30 Ø35	7.5	人工送料单动或联动
QRM4-100	100	16	600	280	9-16	40X40 Ø45	11
QRM43-120	120	20	600	280	9-16	45X45 Ø50	15
QRM43-160	160	25	700	320	9-16	55X55 Ø63	18.5
QRM43-200	200	25	800	380	9-16	65X65 Ø75	22
QRM43-250	250	26	1000	480	9-16	70X70 Ø80	30
QRM43-315	315	42	1200	520	8-16	80X80 Ø90	37
QRM43-400	400	42	1500	700	8-16	90X90 Ø100	44
QRM43-500	500	42	1800	900	8-16	100X100 Ø110	44

废钢鳄鱼剪

废钢鳄鱼剪介绍

废钢鳄鱼剪工作原理

废钢鳄鱼剪技术参数

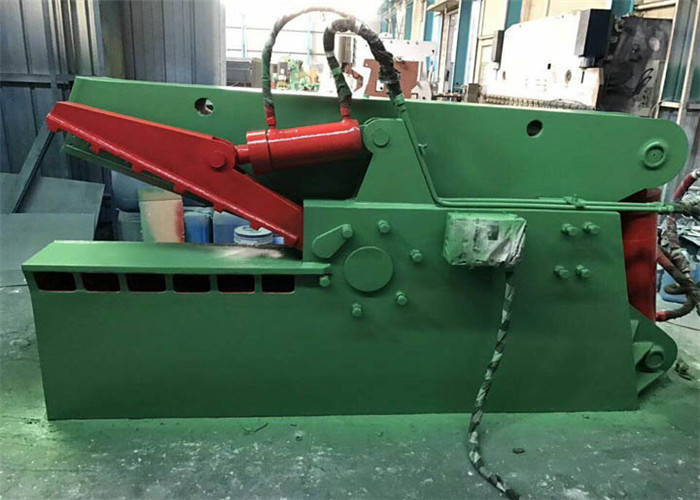

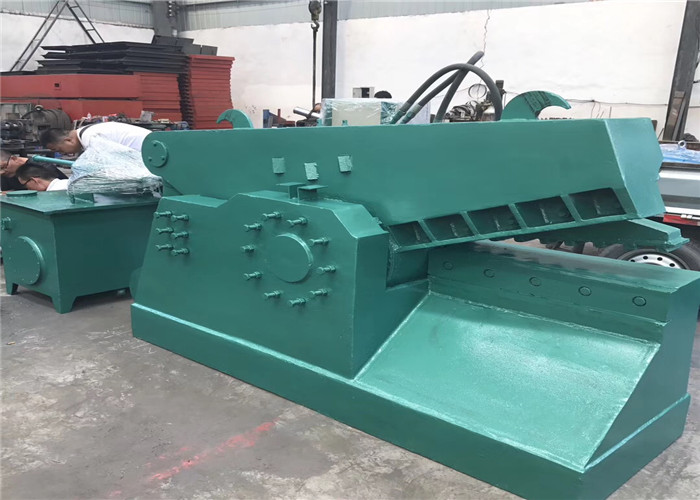

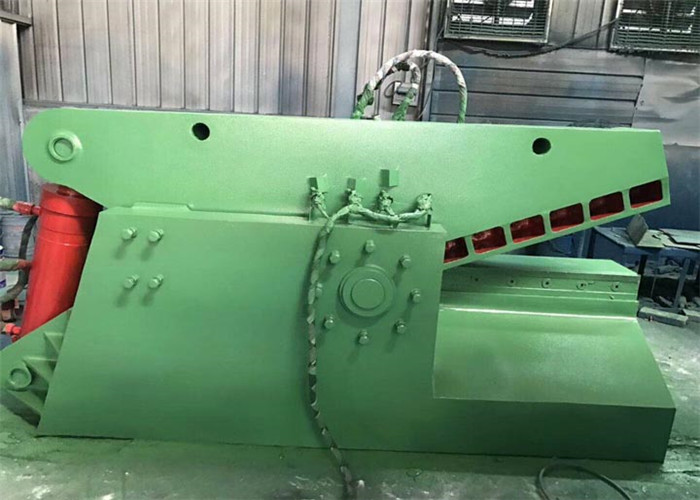

废钢鳄鱼剪设备实拍
