液压鳄口式剪切机介绍

液压鳄口式剪切机适用于各种断面形状的废钢（如圆钢、方钢、槽钢、角钢、工字钢、钢板等）以及各种废钢结构件的冷态剪切，使废钢便于储存、运输和为钢铁冶炼企业熔炼提供合格冶炼炉料。该机具有体积小、重量轻、运动惯性小、噪声低、运动平稳、操作灵活、剪切断面大的特点。机、液、电一体化，可实现单次和连续剪切动作转换，使用简单方便，液压油缸可在任意工作行程位置停止和运行。电器采用PLC控制，性能可靠。对基础无特殊要求，一般厚的混凝土地坪即可。

液压鳄口式剪切机工作原理

液压系统执行元件

液压系统主要由执行元件、控制元件、动力元件、辅件等组成。主要功能是将电动机输出的机械能转换成液压能，并通过溢流阀控制压力、电液换向阀控制液流方向，再通过管路输送到动作执行元件即液压缸完成预设的工作运动。

1.执行元件

液压系统工作的执行元件是液压油缸。它依靠液压油缸活塞杆的伸出和缩回来带动相应机械部件完成废钢剪切时需要的动作。鳄鱼式剪切机共有两只液压油缸，一只是剪切油缸，另一只是压料油缸。

①剪切油缸。剪切油缸用两个半销轴安装在机架上的剪切缸支座套内，活塞杆的头部用销轴与刀架连接，液压油进入油缸推动活塞杆在缸体内作前进后退的直线运动，带动刀架绕刀架轴上下运动，完成对废钢的剪切及剪切回程动作。

②压料油缸。在油缸尾部用销轴安装在左机架上的压料缸支座上，前部与压料板连接，液压油进入油缸推动活塞杆在缸体内作前进后退的直线运动，带动压料板作上升下降运动完成对废钢的压紧和松开动作。

剪切油缸、压料油缸均为单活塞杆双作用油缸，缸体内有活塞并装有密封圈，使缸体形成前后两个油腔，当液压油作用在前腔或后腔时推动活塞杆运动以达到油缸带动相关工作部件完成预定工作的目的，缸口设有导向套用作活塞杆的支承、导向和密封。

液压鳄口式剪切机技术参数

型号	剪切力(TON)	压料力（TON)	刀口长度(MM)	张口(MM)	每分钟可剪切次数(次/秒))	主要被切材料尺寸(MM)	机器总功率(KW)	操作方式
QRM43-63	63	16	600	280	9-16	30X30 Ø35	7.5	人工送料单动或联动
QRM4-100	100	16	600	280	9-16	40X40 Ø45	11
QRM43-120	120	20	600	280	9-16	45X45 Ø50	15
QRM43-160	160	25	700	320	9-16	55X55 Ø63	18.5
QRM43-200	200	25	800	380	9-16	65X65 Ø75	22
QRM43-250	250	26	1000	480	9-16	70X70 Ø80	30
QRM43-315	315	42	1200	520	8-16	80X80 Ø90	37
QRM43-400	400	42	1500	700	8-16	90X90 Ø100	44
QRM43-500	500	42	1800	900	8-16	100X100 Ø110	44

液压鳄口式剪切机

液压鳄口式剪切机介绍

液压鳄口式剪切机工作原理

液压鳄口式剪切机技术参数

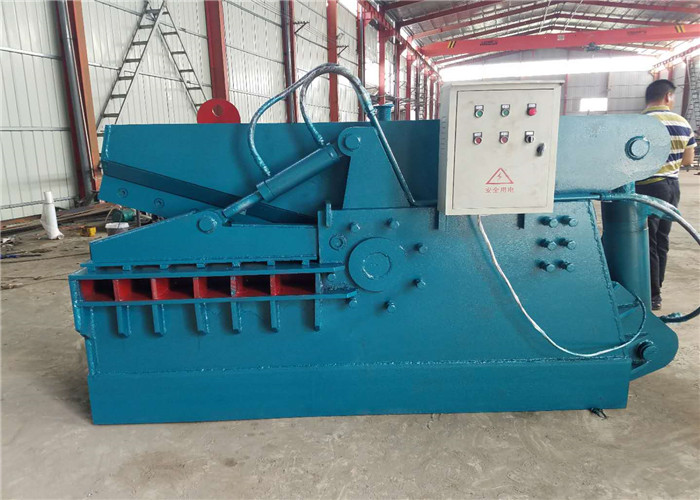

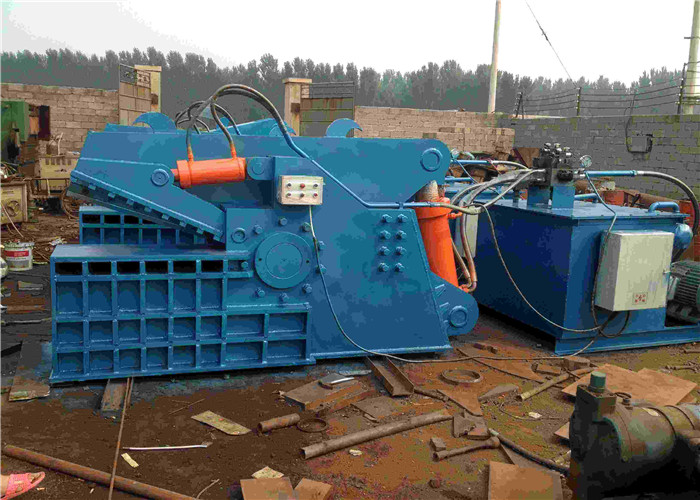

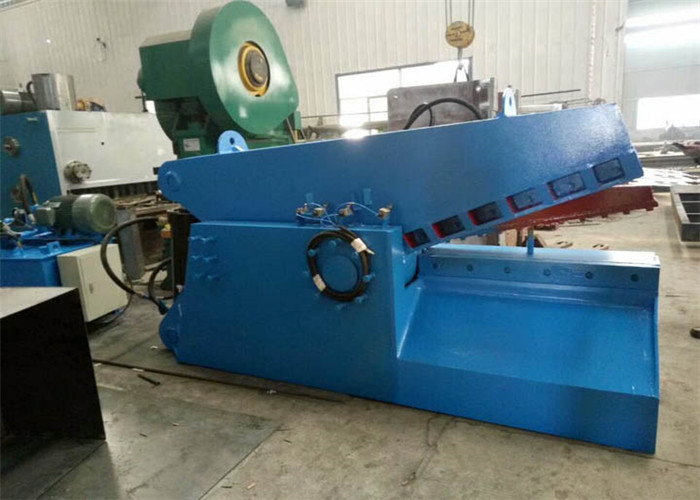

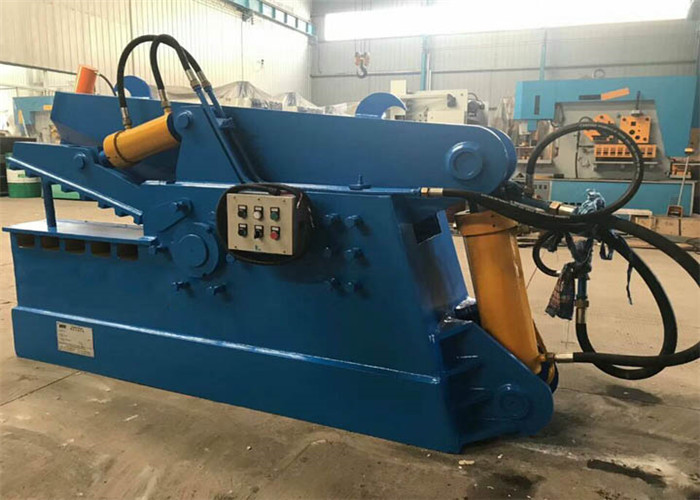

液压鳄口式剪切机设备实拍
